射频开关矩阵
开关矩阵可实现用户产品多路自动测试切换功能。
产品介绍
开关矩阵可实现用户产品多路自动测试切换 功能。输入输出是由微波开关、微波电缆等微波附件搭建起来的矩阵单元。主要用于为测试信号提供测试通路。通过内部的合理设置，实现一次连接完成全部指标测试，并且可以实现一键式测试及校准。
产品特点
为各类复杂测试系统提供灵活快速的定制化设计；

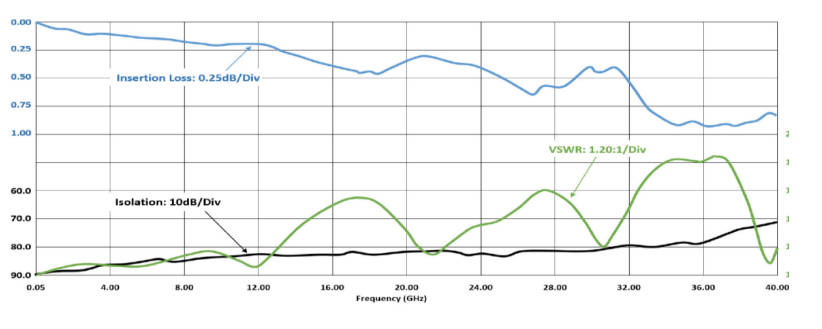

具备低损耗、高隔离、高重复性的性能特点；
采用高性能开关，性能好、使用寿命长；
内置标准高稳定性驱动模块及通信模块，满足多种驱动形式；
可选有屏显示，操作直观、状态清晰可读；
可选无屏显示，适于自动测试，节约成本；
标准19英寸上架结构，高度灵活可选（2U/4U/6U）；
自动切换通道；
建立被测件多通道与测试仪表之间的信号通路；
内置状态显示，支持开关状态及温度监控。
应用领域
自动化测试
生产产线
测试实验室
性能指标
频率范围：DC-6/18/26.5/40/50/67GHz；
端口数：可根据需求定制；
可配置触摸屏幕；
射频接口：N(F)、TNC(F)、SMA(F)、3.5mm(F)、 2.92(F)；
开关寿命：不少于 200万次；
控制方式：LAN/RS232/GPIB；
标准 19 英寸上架结构，高度灵活可选 （2U/4U/6U）
外部供电：220V；
工作温度: -10°~55℃
